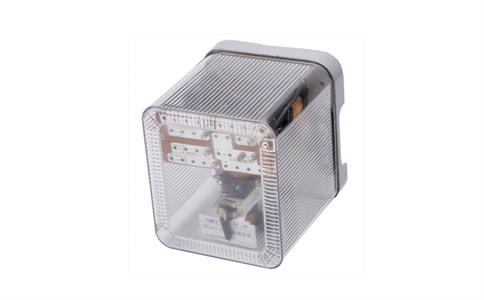

JCH-4A型三相一次重合閘裝置
概述
JCH-4A型三相一次重合閘裝置,主要用于電力系統二次回路中，作為實現三相一次重合閘的主要元件。
產品是在JCH-4 型三相一次重合閘裝置的基礎上設計的,可代替阿繼的DCH-1、上海伊利諾的JH.JCH系列及許繼的DCH-1、JCH-4、ZSC-2、ZSC-3等產品。
產品采用CMOS集成電路構成邏輯延時電路，使產品的恢復時間更為精確。
2 主要功能及特點
a.產品既可用于單側電源線路，也可用于雙側電源線路，以實現三相一次重合閘；
b.產品的時間電路采用晶體振蕩器，由撥盤整定延時，延時精度高，便于保護的整定配合；
c.產品體積小、重量輕、功耗低，便于使用和維護。
3技術數據
3.1額定參數
a.額定電壓: 直流220V、110V、48V。
b.合閘保持電流: 2.5A、lA、0.5A、0.25A。
3.2一次重合閘的恢復時間(能使出口元件動作的最小充電時間)
產品在額定電壓下一次重合閘的恢復時間為15-25s。
3.3 重合閘時間及準確度
a.整定范圍:0.1s~9.9s；
b.在額定電壓下，整定值的平均誤差不超過±(0.5%整定值+15ms)。
3.4 保持電流:產品的保持電流不大于80%額定電流。
3.5 功率消耗:產品在基準條件下的功率消耗為:
a.直流電流電路不超過2W；
b.直流電壓電路48V 時不超過1W；110V 時不超過2W；220V 時不超過3.5W。
3.6 觸點性能:在電壓不大于250V,電流不大于1A,時間常數為5±0.75ms 的直流有感負荷電路中,斷開容量為30W,電壽命為5X103次,機械壽命104次。
產品結構
4.1結構形式
產品采用A11、JK-1兩種殼體,前蓋材料為透明的有機玻璃，可清楚地觀察到產品的動作準備情況(發光管指示)以及整定值；卸下前蓋，可方便地進行整定；拔出機芯,可方便地進行維護。
4.2 產品的重量不超過1.5kg。
5 產品使用說明
5.1產品用于單側電源線路
產品的動作原理按以下幾方面加以說明:
a.手動合閘
在投人前應將產品放電(端子3、6短接一次)完畢。當手動合閘時，KK1接通，對充電回路的電容器充電，此時如果輸電線路存在故障，則斷路器很快又被切除。由于電容器充電時間短沒有達到門坎電壓，中間繼電器控制回路不能接通，避免了斷路器發生重合閘。若線路正常，則經15-~25s 后，電容器充滿電,產品準備動作。
b.斷路器由保護動作或其它原因而跳閘
此時斷路器的輔助觸點DLI 返回接通，啟動SJ。經延時后，接通中間繼電器控制電路，ZJ(v)動作后,接通斷路器合閘電路,HC通電后,實現一次重合閘，與此同時XJ 發出信號。由于ZJ(I)的作用,ZJ1能保持直到斷路器完成合閘，其輔助觸點DL2斷開為止。如果線路上是瞬時故障，則重合閘成功后,電容器自行充電，經15~25閘,其輔助觸點DL2斷開為止。產品重新處于準備動作狀態。
C.手動跳閘
手動跳閘時,KK1斷開，切斷了產品的啟動回路，從而避免了斷路器的重合閘。
d.線路上存在永久性故障
此時經一次重合閘后，斷路器第二次跳閘(重合閘不成功),SJ 仍啟動,但這段時間小于恢復時間( 15~25s),不能接通控制電路使ZJ(V)動作,因而保證產品只動作一次。
c.中間元件的觸點ZJ1卡住或熔接
為防止在這種情況下，斷路器多次合閘于故障線路，采用繼電器TBJ 加以避免。當斷路器跳閘，接通合閘回路,同時使TBJ(I)經TBJ1自保持,并通過TBJ2斷開合閘回路，防止斷路器多次重合閘。
5.2產品用于雙側電源線路
雙側電源線路的重合閘的實現通常是在線路一側檢查無電壓，而另一側檢查同步的方式實現，從而保證檢查無電壓這一側的重合閘先動作。檢查同步和檢查無電壓重合閘的配置關系下面分別加以敘述。
a.檢查線路無電壓的一側
當線路發生故障,兩側斷路器都跳閘，則本側的重合閘先動作。通常在本側也同時投人同步檢查，兩者觸點并聯工作,從而可以克服因某種原因(如誤碰跳閘機構,本側保護誤動作等)使本側跳閘(對側并無跳閘)而不能實現重合閘的缺陷。
b.檢查線路同步的一側
當線路發生故障,兩側斷路器跳閘，本側在線路無電壓時不能實現重合閘。只有在對側合閘，線路上有電壓、YJ1閉合時，本側才可能重合閘。如果線路電壓與母線電壓的大小、相位的差別在允許合閘范圍內(即認為是同步)，則同步檢查繼電器的觸點TTJ閉合，重合閘允許啟動；反之，重合閘不能啟動。
本側的無電壓檢定絕對不允許與同步檢定同時投人。
