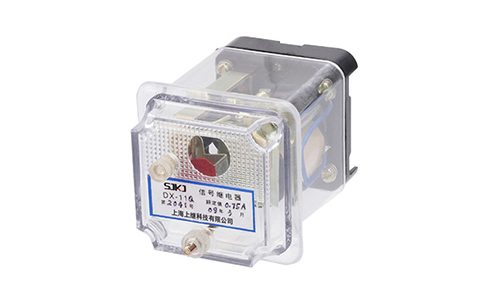

DX-11信號繼電器?

來源:未知???作者:上繼 ???發布時間: 2017-06-27 09:43???瀏覽: 3183

DX-11信號繼電器?

       DX-11信號繼電器用于直流操作的保護和自動化控制裝置中，可用作機械保持和手動復歸的動作指示器。

       繼電器為電磁式工作原理，由電磁系統、動靜觸點及信號指示器組成。當線圈帶電時銜鐵被吸合，信號牌落下，同時動合觸點閉合并自保持，信號牌需手復歸，復歸時用手往順時針方向轉動外殼上的旋鈕。

       繼電器安裝在垂直的屏板上，可以前面接線或后面接線。

DX-11是帶公共點的2副動合觸點。

動作值

電壓型：不大于額定電壓的70%。

電流型：不大于額定電流的90%。

返回值

繼電器的返回值應不小于額定值的2%。

本繼電器在使用安裝時，其安裝位置偏離其安裝垂直的任一方向不得大于5°。

產品的驗收步驟：

a.檢查產品的外觀是否損壞；

b.檢查繼電器的動作值，返回值是否符合技術要求；

c.該繼電器通常不需維護，但一年應檢查一下掉牌是否靈活，工作電壓線圈是否斷線。
