高頻繼電器工作原理和結構分析
高頻繼電器工作原理
高頻繼電器工作原理：一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。
高頻繼電器的特點
用以切換高頻電路的繼電器。其繞組可由直流或交流電源供電。其特點是：
1.電路絕緣電阻很高且介質損耗小，觸點系統固裝在一個高頻陶瓷、高頻塑料或玻璃基座上，
2.觸點問的分布電容小，接觸簧片尺寸小并相互呈45°、90°、180°交錯安放；
3.觸點對其它導電部分或接地件的距離大，或?qū)⒂|點電路屏蔽起來。當要求高速切換高頻電路或用以切換高壓高頻電路時，則將觸點密封在高真空或充氣室內。
高頻繼電器的結構

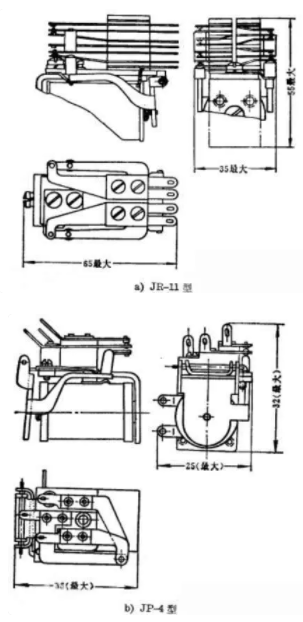

小型高頻繼電器的電磁系統與普通電磁繼電器相同，只不過其導電接觸系統為適應高頻電路的需要而有了較大的變化。為了減小觸點簧片間的分布電容，接觸片做成不同形狀，使各接觸片平面不相重疊（如JP-4型的觸點間的分布電容在溫度為20℃、相對濕度為98%的環境條件下只有3微微法）?；善砻驽冦y，以改善其在高頻條件下的導電性能。觸點間絕緣墊塊應選擇介質損耗小的材料（例如JP-4型繼電器系將三個互不重疊的接觸簧片組鉚裝在高頻瓷塊上），以減少在高頻條件下的介質損耗。如圖是兩種類型的高頻繼電器的結構示例。
